Mô tả sản phẩm

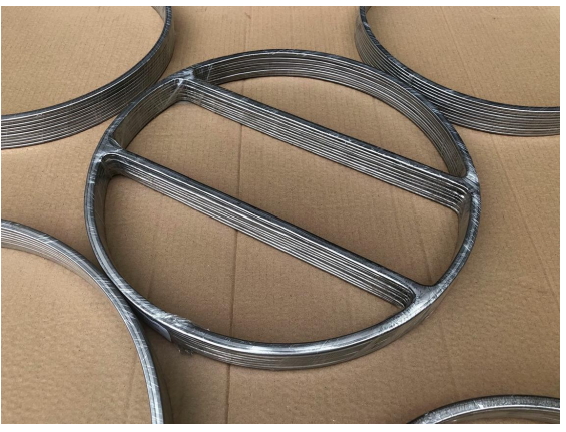

 Double Jacketed Gaskets

Giới thiệu:

Double Jacketed gaskets là một loại gioăng đệm kim loại được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Là một dòng sản phẩm hoàn chỉnh có vỏ bọc ở hầu hết mọi kích thước và sự kết hợp của kim loại và phi kim.

Các dạng Double jacketed gaskets:

900-A:

được dùng phổ biến cho các vị trí có chiều rộng hẹp.

Được tạo ra bằng cách bọc 1 lớp đệm mềm bằng 1 lớp kim loại.

Thiết kế này bảo vệ cả 2 mép của vật liệu mềm.

Hầu hết lớp bọc bên ngoài được làm từ đồng có tiết diện nhỏ hơn 6mm.

Đối với mặt cắt ngang lớn hơn 6mm, sẽ dùng lớp bọc kép.

900-CR

miếng đệm tương tự như 900-A. Tuy nhiên, có 1 miếng kim loại duy nhất tạo hình cho vỏ bọc .

Chiều rộng tối đa cho loại này cũng là 6mm

900-2A

đây là 1 loại đệm có cấu tạo 2 lớp bọc kép.

Được sử dụng cho các bộ tro đổi nhiệt trên tàu thuyền.

Có khả năng chịu nén và đàn hồi tốt hơn do có sự bao bọc của chất độn mềm.

900-SC

đây là miếng đệm với cấu tạo kim loại rắn, bên ngoài là chất độn mềm thường là graphite hoặc ptfe.

Nó tương tự như 1 camprofile không có rãnh

Một vài dạng khác:

Kích thước tiêu chuẩn, sai số của double jacketed gaskets:

For raised faced flange per ASME B16.5

For Raised faced flanged per DIN and BS 4504

Tolerance of metal jacketed gaskets

Table of Jacketed gaskets shapes

Welded on one piece construction

Thông tin đặt hàng:

1. Outside diameter
2. Inside diameter
3. Thickess
4. Shape per index chart
5. Profile number
6. Material
7. Rib size
8. Distance from centerline of gasket to centerline of ribs
9. welded or one piece construction
