Mô tả sản phẩm

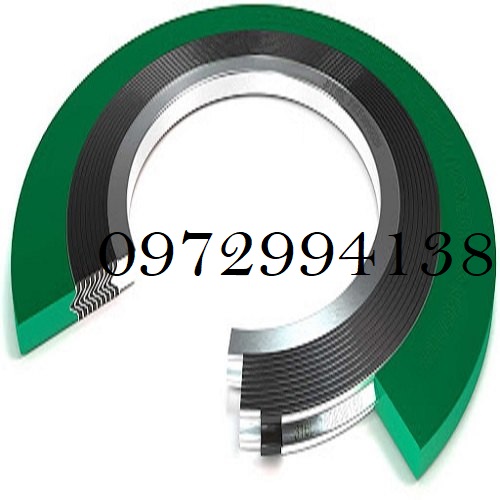

Gioăng thép xoắn là gì?
Gioăng thép xoắn là miếng đệm kim loại phổ biến nhất được sử dụng trong các nhà máy công nghiệp.
Gioăng thép xoắn được lựa chọn và lắp đặt đúng cách có thể chịu được nhiệt độ và áp suất cao,
ngăn ngừa rò rỉ trong suốt tuổi thọ dự định của chúng.
Một miếng đệm quấn xoắn ốc bao gồm ba yếu tố:
Vòng ngoài.
Được làm bằng thép cacbon, vòng ngoài này đôi khi được gọi là vòng định tâm hoặc vòng dẫn hướng.
Nó được sử dụng để căn giữa miếng đệm khi bạn lắp nó vào khớp mặt bích bắt vít.
Vòng trong.
Vòng trong là then chốt của miếng đệm vì nó ngăn các cuộn dây bị vênh bên trong đường ống.
Khi một miếng đệm bị khóa, các bộ phận của nó sẽ bị hút vào đường ống.
Từ đó, các mảnh của miếng đệm thường sẽ chảy qua đường ống cho đến khi chúng bị vướng vào vật gì đó.
Thông thường, chúng sẽ quấn quanh thiết bị quay như một cái máy bơm.
Sự lộn xộn mà kết quả được gọi là “tổ chim”.
Vòng trong giúp bạn tránh được vấn đề này.
Phần tử niêm phong.
Như bạn có thể đoán từ tên, yếu tố niêm phong tạo ra niêm phong ngăn rò rỉ.
Một yếu tố làm kín cả cuộn dây và vật liệu phụ.
Hầu hết các vòng đệm xoắn ốc trong các nhà máy lọc dầu và khí đốt sẽ sử dụng vật liệu phụ graphite dẻo được đánh giá là chịu được nhiệt độ cao.
Chất độn graphite linh hoạt cũng cho phép miếng đệm chịu được sự biến dạng mặt bích và sai khớp nối.
Polytetrafluoroethylene (PTFE) là một vật liệu độn phổ biến khác.
Tuy nhiên, PTFE không được đánh giá cho các ứng dụng nhiệt độ cao.
Trong khi đó, hầu hết các vật liệu quấn dây trong các nhà máy lọc dầu sẽ là thép không gỉ và monel.
Spiral Wound Gasket Markings
Gioăng thép xoắn có một số dấu hiệu khác nhau trên chúng.
Mỗi loại cho bạn biết điều gì đó cụ thể và quan trọng về chính miếng đệm.
Bắt đầu từ đầu… ASME B16.20
Ở phía trên cùng của miếng đệm quấn xoắn ốc, bạn sẽ thấy một nhãn ghi “ASME B16.20”.
điều này cho thấy miếng đệm được làm theo tiêu chuẩn ASME B16.20,
là miếng đệm kim loại tiêu chuẩn điều chỉnh cho mặt bích đường ống (bao gồm miếng đệm quấn xoắn ốc).
Nhà chế tạo đầu tiên, tên của nhà sản xuất thường được đặt ở phía bên phải của miếng đệm.
Điều này cho bạn biết ai đã tạo ra miếng đệm.
Vật liệu cuộn dây và vật liệu Filler Cho biết miếng đệm được làm bằng gì.
Màu sắc của miếng đệm cũng cho bạn biết nhiều điều về những vật liệu này – nhiều hơn thế nữa trong chốc lát. Lớp đường kính và áp suất
Những dấu hiệu này cho bạn biết kích thước của miếng đệm, cùng với tải trọng mà miếng đệm có thể chịu được.
Có các cấp áp suất khác nhau: 150, 300, 400, 600, 900, 1500 và 2500. Các con số cao hơn cho thấy khả năng chịu áp lực lớn hơn.
Spiral Wound Gasket Color Codes
