Mô tả sản phẩm

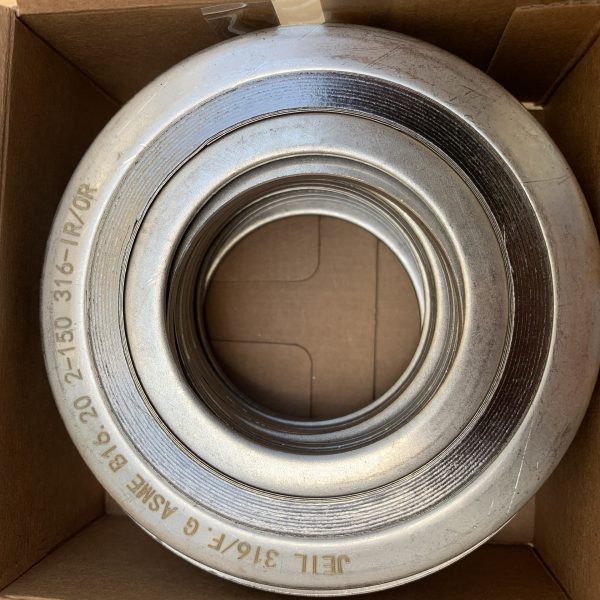

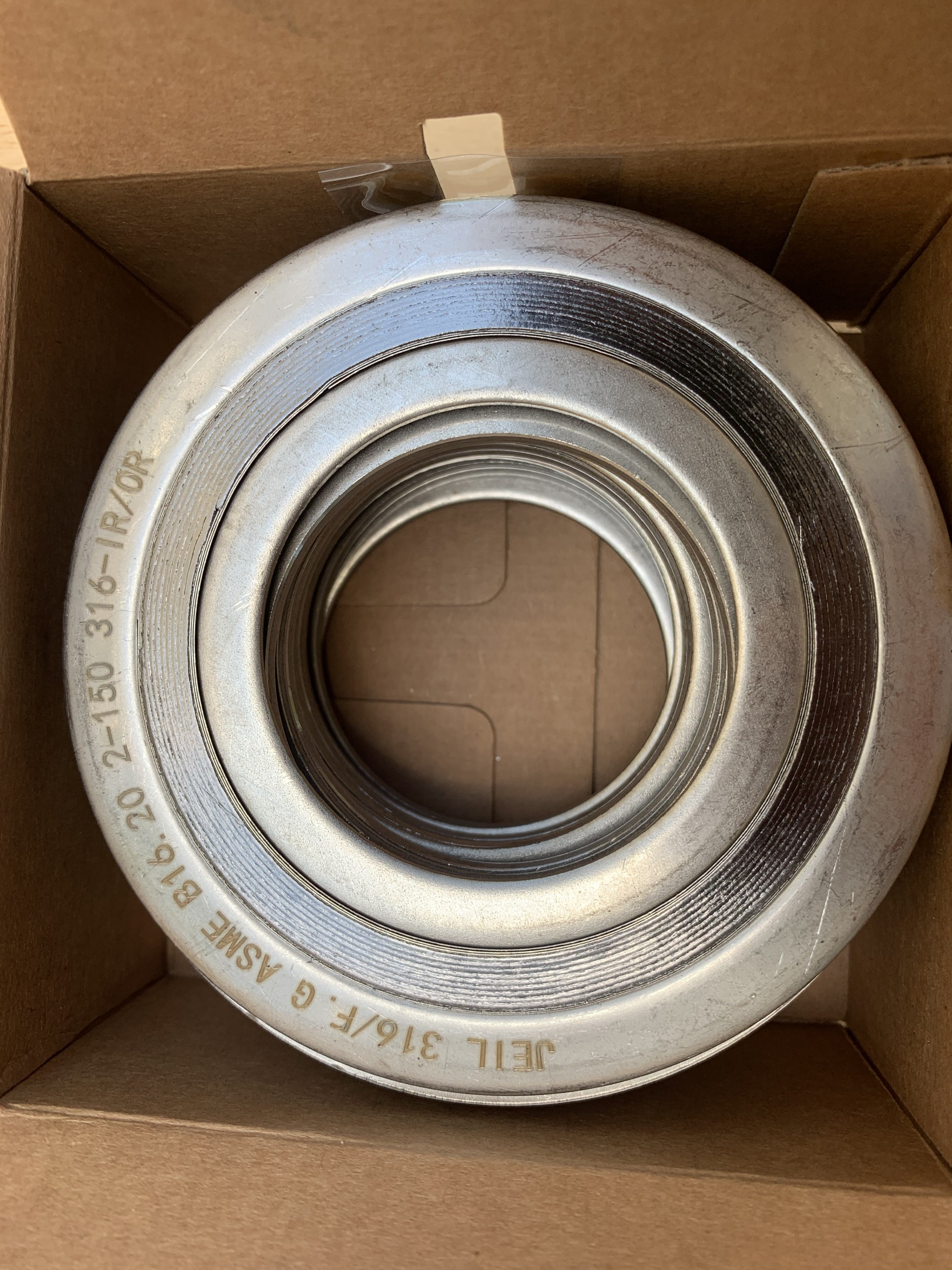

Giới thiệu về spiral wound gasket

Khái niệm về cấu tạo spiral wound gasket được Flexitallic bắt đầu vào năm 1912.

Thông thường chọn vật liệu vòng trong giống với dây quấn kim loại.

ASME B16.20 bao gồm các vòng đệm xoắn ốc yêu cầu sử dụng các vòng bên trong bằng kim loại rắn trong:

Cấp áp suất 900, kích thước đường ống danh nghĩa 24 và lớn hơn

Cấp áp suất 1500 từ kích thước ống danh nghĩa 12 trở lên

Cấp áp suất 2500 từ kích thước ống danh nghĩa 4 và lớn hơn và tất cả các miếng đệm đầy PTFE.

Trong tiêu chuẩn tương tự cũng được mô tả cách một miếng đệm quấn xoắn ốc nên được đặc trưng như thế nào, bên dưới bạn sẽ tìm thấy một hình ảnh trên đó.

Cấu trúc vòng đệm spiral wound gasket

1. Dải kim loại: dải kim loại đã qua xử lý có độ đàn hồi và phục hồi tốt, cung cấp cho con lăn đủ độ bền kéo.

2.Filler: phần này là phần thân chính của miếng đệm và vật liệu khác nhau được sử dụng trong các điều kiện khác nhau

3. Vòng định tâm: vòng định tâm không tiếp xúc trực tiếp với chất lỏng chứa.

nó thường được làm bằng thép cacbon và tấm điện hoặc được sơn để tránh ăn mòn.

Các vật liệu khác có sẵn theo yêu cầu.

4. Vòng trong: vòng trong được sử dụng để tránh nén quá mức do ứng suất chỗ ngồi cao trong dịch vụ áp suất cao

Nó cũng được sử dụng để giảm nhiễu loạn trong khu vực mặt bích.

Nó thường được làm bằng vật liệu tương tự như dải kim loại của miếng đệm.

Phân loại spiral wound gasket

Code	Type	Cross Section	Flange Style
SG-G1100A	Basic Type Spiral Wound Gasket		Groove Flange
SG-G1100B	Spiral Wound Gaskets with Inner Ring		Male And Female Flange
SG-G1100C	Spiral Wound Gaskets with Outer Ring		Full plane and protruding flange
SG-G1100D	Spiral Wound Gaskets with Inner and Outer Ring

Liệt kê các loại vật liệu thường dùng của spiral wound gasket

Vật liệu vành filler:

Filler			NormalThickness（mm）
Material	Code	Temperature（℃）	V Shape/Ring
Asbestos	ASB	500	3.2/2.0 4.5/3.0	4.8/3.0 5.5/4.0 7.5/5.0
Graphite	FG	650
PTFE	PTFE	250
Mica	MICA	950
Ceramic	CER	1000
Non-asbestos	NAF	300

Vật liệu vành kim loại:

Hoop Material	GB/T 20878	DIN	ASTM	Temperature(℃）	Guide Ring Color Code
SS304	06Cr 19 Ni 10	1.4301	304	-195~700	Yellow
SS316L	022Cr 17Ni12Mo2	1.4435	316L	-195~700	Green
SS321	06 Cr 18Ni11Ti	1.4541	321	-195~700	Turquoise
SS347	06Cr 18Ni 11Nb	1.4550	347	-195~925	Blue
SS317	06 Cr 19Ni 13Mo3	1.4449	317	-195~760	Maroon
2205	X2 CrNi Mo N2253	1.4462	S31803	-40~300	Orange
2507	X2 CrNi MoN2563	1.4410	S32750	-40~300	Orange
MONEL 400	NiCu30Fe	2.4360	N04400	-150~820	Orange
INC600	Ni Cu 15 Fe	2.4816	N06600	-100~1090	Gold
INC625	NiCr 22 Mo9Mb	2.4856	N06625	-100~1090	Gold
INC800	X10NiCr A1Ti 3220	1.4876	N08800	-100~870	White
INC825	Ni Cr21Mo	2.4858	N08825	-100~870	White
HAST-B2	Ni Mo 28	2.4617	N10665	-185~1090	Brown
HAST-C276	Ni Mo16 Cr15W	2.4819	N10276	-185~1090	Beige
TITANIUM	Ti998	3.7025	R50400	-195~1090	Purple

Ứng dụng vòng đệm spiral wound gasket:

Nó phù hợp để làm kín các mối nối mặt bích, nắp hố ga và tay nắm, nắp ống, nồi hơi,

bộ trao đổi nhiệt, bình ép, máy bơm, máy nén và van.

Các ngành công nghiệp như hóa dầu, dược phẩm, đóng tàu và chế biến thực phẩm,

trong các ngành công nghiệp điện và nhà máy điện hạt nhân.

Chúng lý tưởng cho hơi nước, dầu, chất lỏng, khí, axit, kiềm, các môi trường hữu cơ và dung môi khác nhau.

Đặc tính:

 1. đàn hồi nén tuyệt vời

2. nhiệt độ cao và chống ăn mòn

3.Giữ hiệu suất niêm phong tốt trong điều kiện chân không cao và rung chấn

4. một số chức năng niêm phong tự thắt chặt

5. Loại bỏ sự thay đổi nhiệt độ áp suất và rung động cơ học do không nhạy cảm với khuyết tật bề mặt của mặt bích
