Mô tả sản phẩm

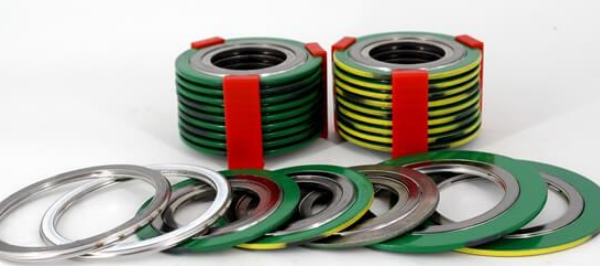

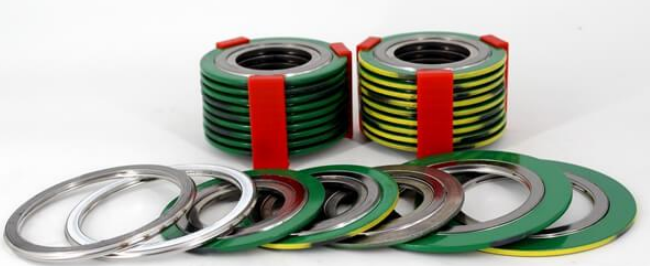

Spiral wound gasket

Cấu tạo gasket spiral wound:

Vòng đệm gasket spiral wound basic được cấu tạo dưới dạng bên các vòng inox và chất độn (filled) từ graphite hoặc ptfe theo dạng V-Shape. Đây là phần quan trong nhất của gasket spiral wound, có chức năng làm kín.

Ngoài ra, để gia cố cho vòng filler thì có thể bổ sung thêm vòng trong inner và vòng ngoài outer.

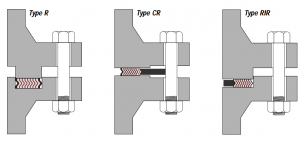

Type R: basic style Spiral wound gasket

Vòng đệm spiral wound dạng tiêu chuẩn không có vành inner outer, chỉ có vành làm kín

Dùng cho mặt bích dạng tongue and groove hoặc male-female

Type CR: spiral wound gasket with inner ring

Vòng đệm với kết cấu vành làm kín và vành trong, không có vành ngoài

Được thiết kế để ngăn ngừa sự tích tụ chất rắn, giảm dòng chảy hỗn loạn của chất lỏng trong quá trình vận chuyển.

Giảm thiểu sự xói mòn mặt bích.

Thích hợp dùng cho mặt bích male-female

Type RIR: spiral wound gasket with outer ring

Vòng đệm với kết cấu vành làm kín và vành ngoài, không có vành trong

Vòng ngoài có tác dụng cố định chính xác giữa miếng đệm và mặt bích,

cung cấp độ bền hướng tâm để ngăn sự thỏi gasket và hoạt động như một điểm dừng nén.

nên sử dụng miếng đệm chung cho mặt phẳng và mặt bích loại ansi 900 trở lên.

Type CRIR: spiral wound gasket with inner and outer ring

Vòng đệm với kết cấu vành làm kín và vành ngoài,  vành trong

type CRIR được cấu tạo với vòng bên trong cung cấp thêm 1 điểm dừng giới hạn nén,

cung cấp nhiệt và rào cản ăn mòn bảo vệ vành giữa và chống xói mòn mặt bích.

Thích hợp dùng cho mặt bích phẳng và được chỉ định cho các vị trí áp suất và nhiệt độ cao, cấp 900 trở lên

và nơi có môi trường ăn mòn và độc hại.

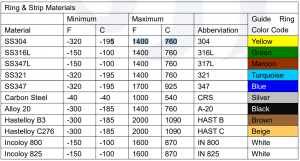

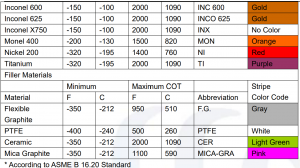

Vật liệu:

Mã spiral wound zenwang:

style                                     graphite                  ePTFE

Basic                                   ZW#6590              ZW#7590

With outer rinng                  ZW#6591              ZW#7591

with inner ring                     ZW#6592              ZW#7592

With inner-outer                 ZW#6596              ZW#7596
