Mô tả sản phẩm

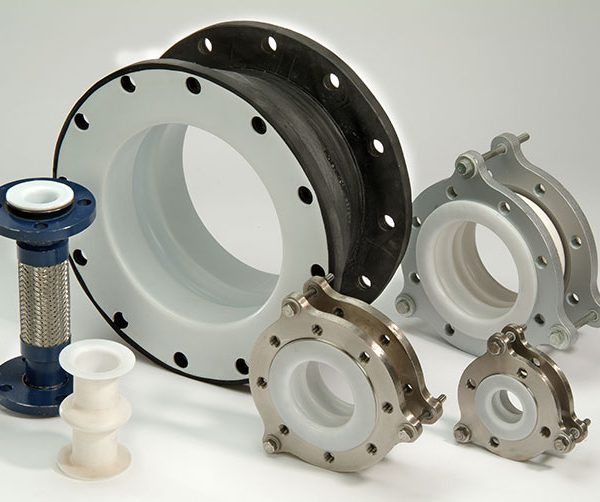

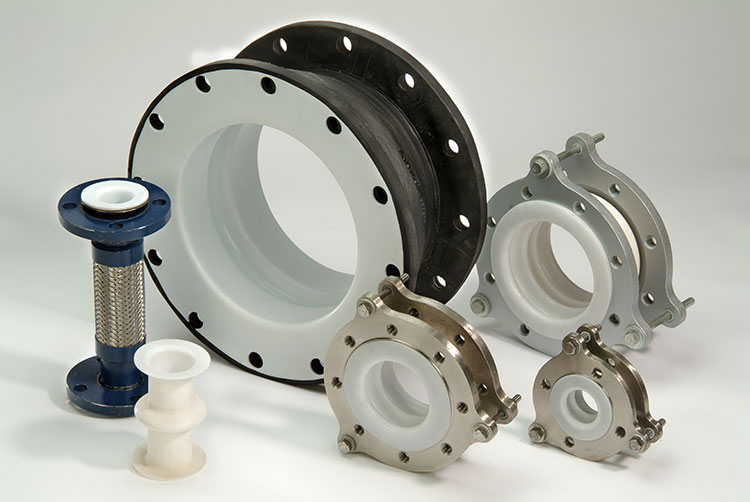

Khớp nối mềm PTFE

Khớp nối mềm là gì

Khớp nối mềm PTFE là một phụ kiện được nối ở giữa 2 cửa của đường ống, van cầu, van cửa, van cổng,

van hơi, van bướm, van bi, van giảm áp, van an toàn, lắp bích và lắp ren.

Khớp nối mềm có tác dụng làm co giãn đường ống trong phạm vi cho phép,

giúp bảo vệ đường ống tránh khỏi sự cố tăng hoặc giảm áp đột ngột.

Đặc điểm vật liệu PTFE

PTFE và FEP là vật liệu lót tuyệt vời cho các khe co giãn và đầu nối uốn khi ứng dụng

yêu cầu khả năng chống ăn mòn, độ tinh khiết cao, nhiệt độ khắc nghiệt hoặc sự kết hợp của các điều kiện này.

Có thể chế tạo các khe co giãn dạng vòm bằng cao su với vải và thép gia cường

dùng cho đường ống chịu áp lực bằng cách sử dụng tấm lót PTFE có vòm.

Sự mở rộng ống thổi bằng kim loại có thể được cung cấp với một lớp lót bằng nhựa dẻo

chống ăn mòn đặc biệt theo đường viền của các nếp gấp.

Các dạng khớp nối mềm

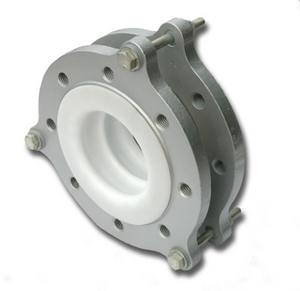

Khớp nối mềm PTFE 2 Convolute

Khớp nối mềm PTFE 2 convolute mang đến sự kết hợp tốt nhất giữa tính linh hoạt của tốc độ lò xo thấp,

khả năng chịu nhiệt độ và tính chất trơ hóa học của vật liệu PTFE.

Các vòng xoắn này được gia cố bằng các vòng kim loại giữa các ống thổi để đánh giá áp suất và độ ổn định.

Mặt bích phía sau bằng sắt dẻo mạ kẽm tiêu chuẩn được bảo vệ bởi môi của ống thổi PTFE

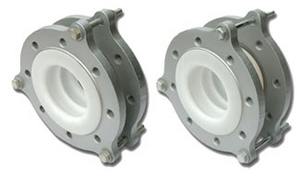

Khớp nối mềm PTFE 3 Convolute

Khớp nối mở rộng 3 convolute  được thiết kế để đáp ứng nhu cầu của các ngành công nghiệp

HVAC, công nghệ cao và hóa chất / hóa dầu.

Các đầu nối ống thổi “Tef-Flex” rất linh hoạt và sẽ

1) hấp thụ các chuyển động của đường ống và ứng suất;

2) cách ly rung động cơ học;

3) giảm tiếng ồn của hệ thống;

4) bảo vệ chống lại lực tăng.

Đầu nối “Tef-Flex” thích hợp để kết nối với đường ống kim loại hoặc đường ống kim loại lót nhựa.

Cấu tạo của nó” sử dụng hai khối đúc bằng PTFE trắng.

Các vòng xoắn này được gia cố bằng các vòng kim loại giữa các ống thổi để đánh giá áp suất và độ ổn định.

Mặt bích phía sau bằng sắt dẻo mạ kẽm tiêu chuẩn được bảo vệ bởi môi của ống thổi PTFE.

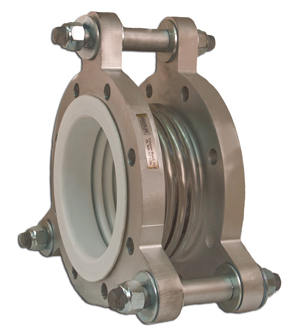

Khớp nối mềm bọc kim loại

Ultralon được thiết kế để đáp ứng các nhu cầu về đường ống quy trình của công nghệ cao,

hóa chất / hóa dầu, sản xuất điện, bột giấy và giấy, và các nhu cầu khắt khe khác.

Khe co giãn Ultralon rất linh hoạt và sẽ:

• Hấp thụ các chuyển động của đường ống và ứng suất
• Cô lập rung động cơ học
• Giảm tiếng ồn hệ thống
• Bảo vệ chống lại lực tăng

Ultralon là một sản phẩm giải quyết vấn đề trong nhiều ứng dụng nhiệt độ cao.

Không giống như các khớp nối đàn hồi hoặc PTFE rắn thông thường, nếu điều kiện thiết lập vượt quá 500 ° F xảy ra,

Ultralon sẽ duy trì khả năng chịu áp lực lên đến 1200 ° F – đủ lâu để tắt và thay thế hệ thống.

Cấu tạo của khe co giãn Ultralon sử dụng ống thổi bằng thép không gỉ, Inconel, Monel hoặc Hastelloy

kết hợp với lớp lót PTFE được tạo thành trong ống thổi trong quá trình sản xuất.

Khe co giãn Ultralon có thể cung cấp nhiệt độ làm việc từ -300 ° F đến + 400 ° F

và lựa chọn ống thổi được đánh giá cho áp suất làm việc 50, 150 hoặc 300 psi.

Gimbal, bản lề, áp suất kép bên ngoài và cân bằng áp suất là các lựa chọn xây dựng.

Mặt bích có sẵn bằng thép carbon, thép không gỉ, hoặc phủ Teflon.

Khe co giãn Ultralon có thể được sản xuất với chiều dài tổng thể tùy chỉnh và khả năng chuyển động tùy chỉnh.

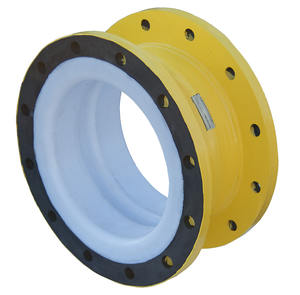

Khớp nối mềm PTFE bọc cao su
